線路の腐食はなぜ起こる？原因・メカニズムから最新の防食対策まで徹底解説

こんにちは、岡畑興産の高倉です。

鉄道は私たちの日常を支える重要なインフラですが、その足元にある「線路（レール）」が腐食によって深刻なダメージを受けていることをご存じでしょうか。

レールの腐食が進行すると断面積が減少し、最悪の場合はレールの折損につながるおそれがあります。特に踏切やトンネル内など検査が困難な環境では、腐食が見過ごされたまま進行するリスクが高く、鉄道事業者にとって大きな課題となっています。

この記事では、線路（レール）の腐食が起こる3つのメカニズムから、腐食が発生しやすい場所、検査・点検方法、そして最新の防食対策までを体系的に解説します。さらに、見落とされがちな腐食原因である「鉄バクテリア汚泥」にも焦点を当て、汚泥除去による腐食環境の改善というアプローチもご紹介します。

線路（レール）の腐食とは？──鉄道インフラを脅かす深刻な問題

レール腐食が引き起こすリスク

鉄道のレールは鋼鉄製の構造物であり、長期間にわたって屋外環境にさらされ続けます。水分や酸素、電気的作用など、さまざまな要因によって腐食が進行すると、レールの断面積が減少し、引張強度や疲労強度が著しく低下します。

腐食が進むとレール表面に小さな孔（ピンホール）が生じ、内部へと腐食が進行する「孔食」が発生することもあります。こうした状態を放置すると、レールの折損につながり、列車の運行に支障をきたす重大なリスクを引き起こすおそれがあります。

レール交換が必要になる主な要因

レールの交換が必要になる要因としては、車輪とのこすれ合いによる「摩耗」、繰り返しの荷重による「疲労」、後天的に発生する「損傷（ひび割れ）」、そして水分や酸素の作用による「腐食」や、レール中を流れる電流が大地に漏れることによる「電食」が挙げられます。

なかでも腐食・電食は、トンネルや踏切など湿潤環境で敷設されるレールにおいて特に深刻です。本来数十年使用できるレールが、腐食環境下ではわずか数年で交換を余儀なくされるケースもあり、メンテナンスコストの増加と突発的な交換工事による人員確保が大きな課題となっています。

レールが腐食する3つのメカニズム

レールの腐食は、大きく分けて3つのメカニズムで発生します。それぞれの特徴を理解することが、適切な対策を講じるための第一歩です。

①自然腐食──水分と酸素による一般的な錆

最も基本的な腐食メカニズムで、鉄が水分と酸素に触れることで酸化し、錆が発生する現象です。鉄は精錬前の鉱石（酸化物）に戻ろうとする性質があり、屋外環境にさらされる限り、自然腐食は避けられません。

自然腐食は全面的にゆっくりと進行するため、突発的なトラブルには比較的なりにくいとされています。しかし、湿潤環境や塩分の影響を受ける場所では腐食速度が加速し、想定よりも早く断面減少が進む場合があります。

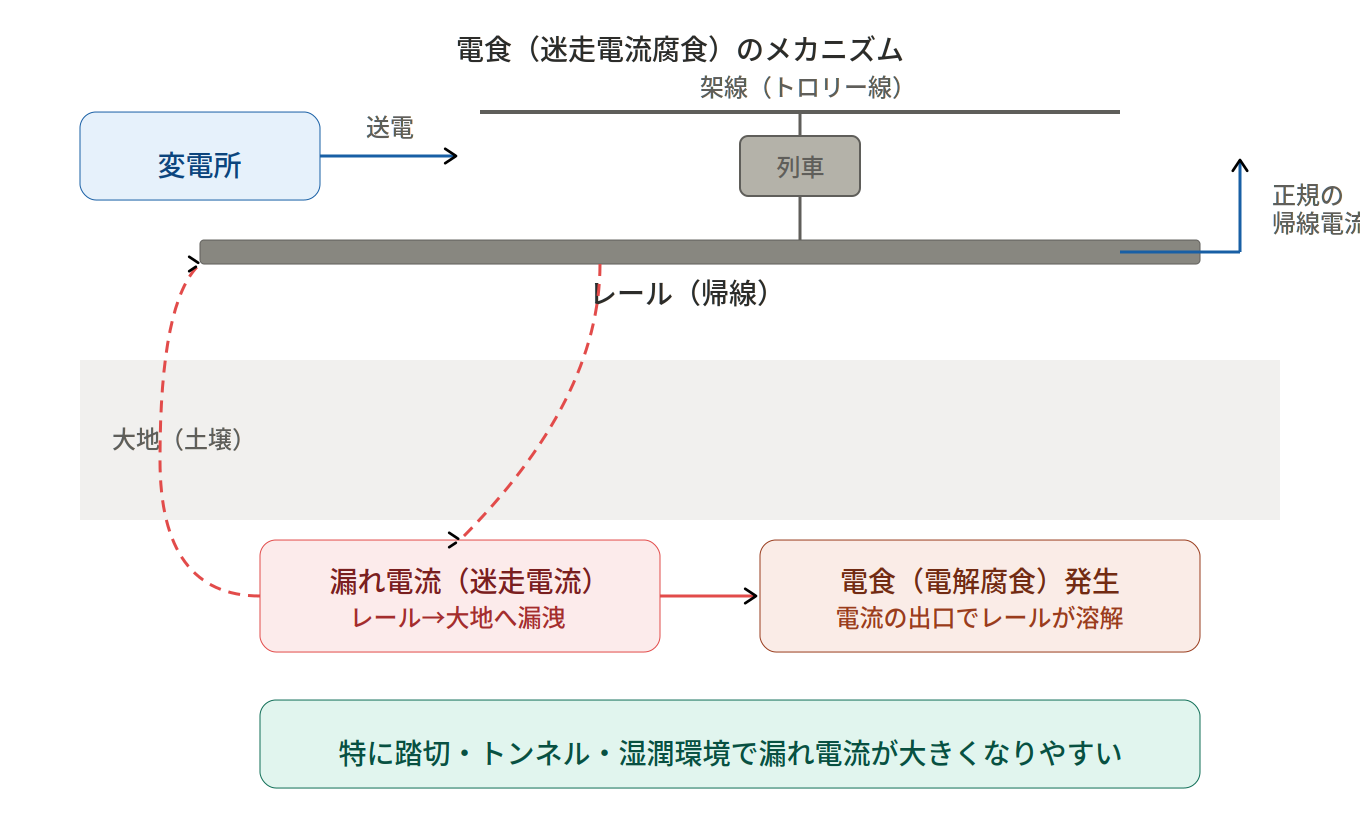

②電食（迷走電流腐食）──直流電化区間で起こる電気化学的腐食

電食とは、レールを流れる電流の一部が地面へ漏洩することで、レールが電気化学的に腐食する現象です。「電蝕」とも表記されます。

直流電化区間の鉄道では、架線（トロリー線）からの電流が列車を動かした後、帰線としてレールを介して変電所へ戻ります。しかし、帰りの電流の一部がレールから大地へ漏れる場合があり、この漏れ電流（迷走電流）がレールを電解腐食させます。

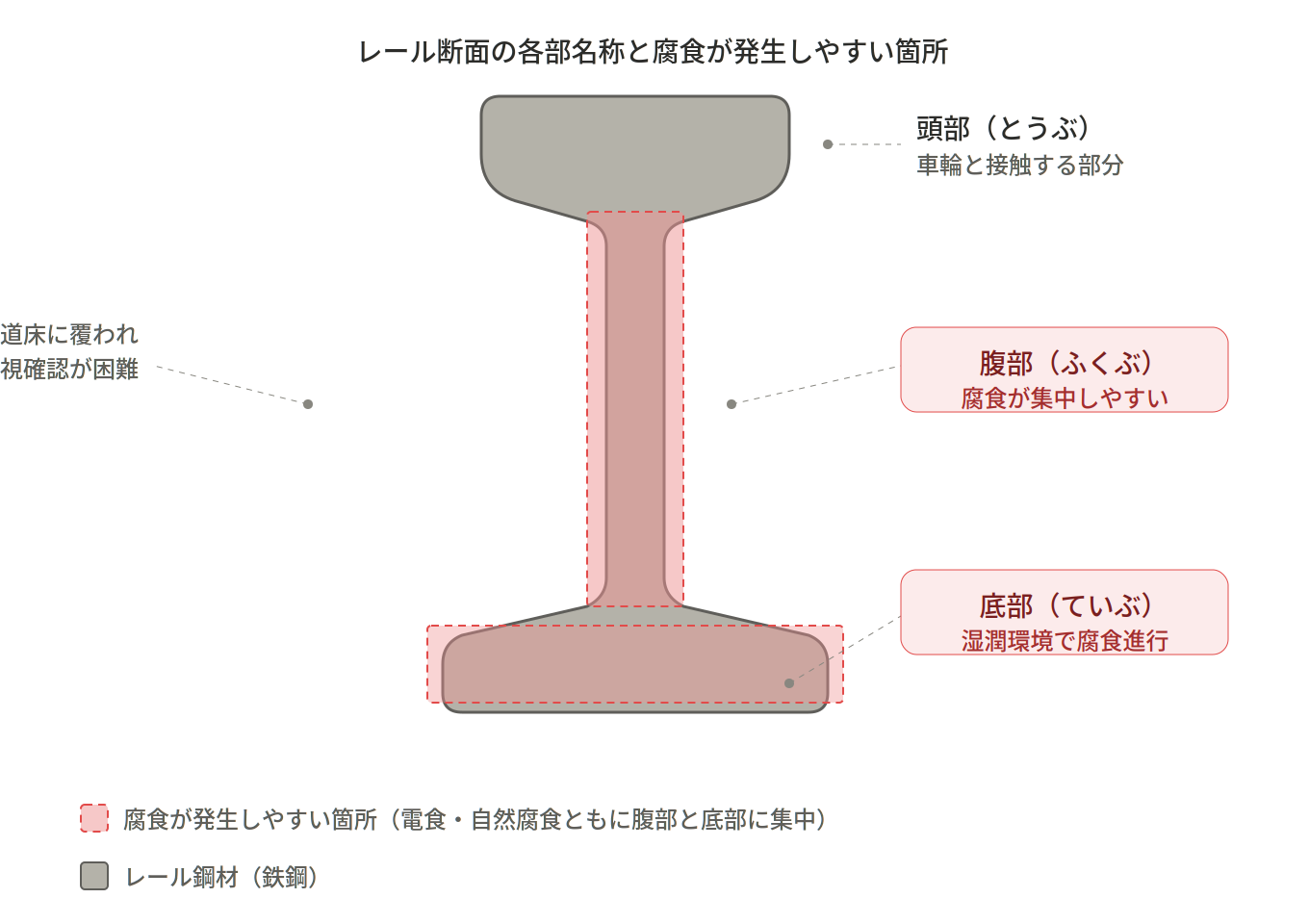

電食の特徴は、局所的かつ急速に進行する点です。レール底部やレール腹部に集中的に断面減少が起こるため、発見が遅れると折損に至るリスクが高くなります。

③鉄バクテリアによる腐食──見落とされがちな第3の原因

あまり知られていませんが、鉄バクテリア（鉄酸化細菌）がレール腐食に間接的に関与しているケースがあります。

鉄バクテリアは土壌中に広く生息する微生物で、水中の鉄分を餌にして多量の汚泥を生成します。地下鉄のトンネルなど、漏水が発生しやすい環境では、この鉄バクテリア汚泥が排水溝や集水口を詰まらせ、水がレール周辺に溜まったり飛散したりすることで、レールの錆（腐食）を引き起こす原因になると考えられています。

つまり、鉄バクテリア汚泥は「腐食を直接引き起こす」のではなく、「腐食環境をつくり出す」という形で線路の劣化に関わっているのです。

レール腐食が発生しやすい場所とその理由

レールの腐食はどこでも均一に進むわけではなく、環境条件によって特に発生しやすい場所があります。

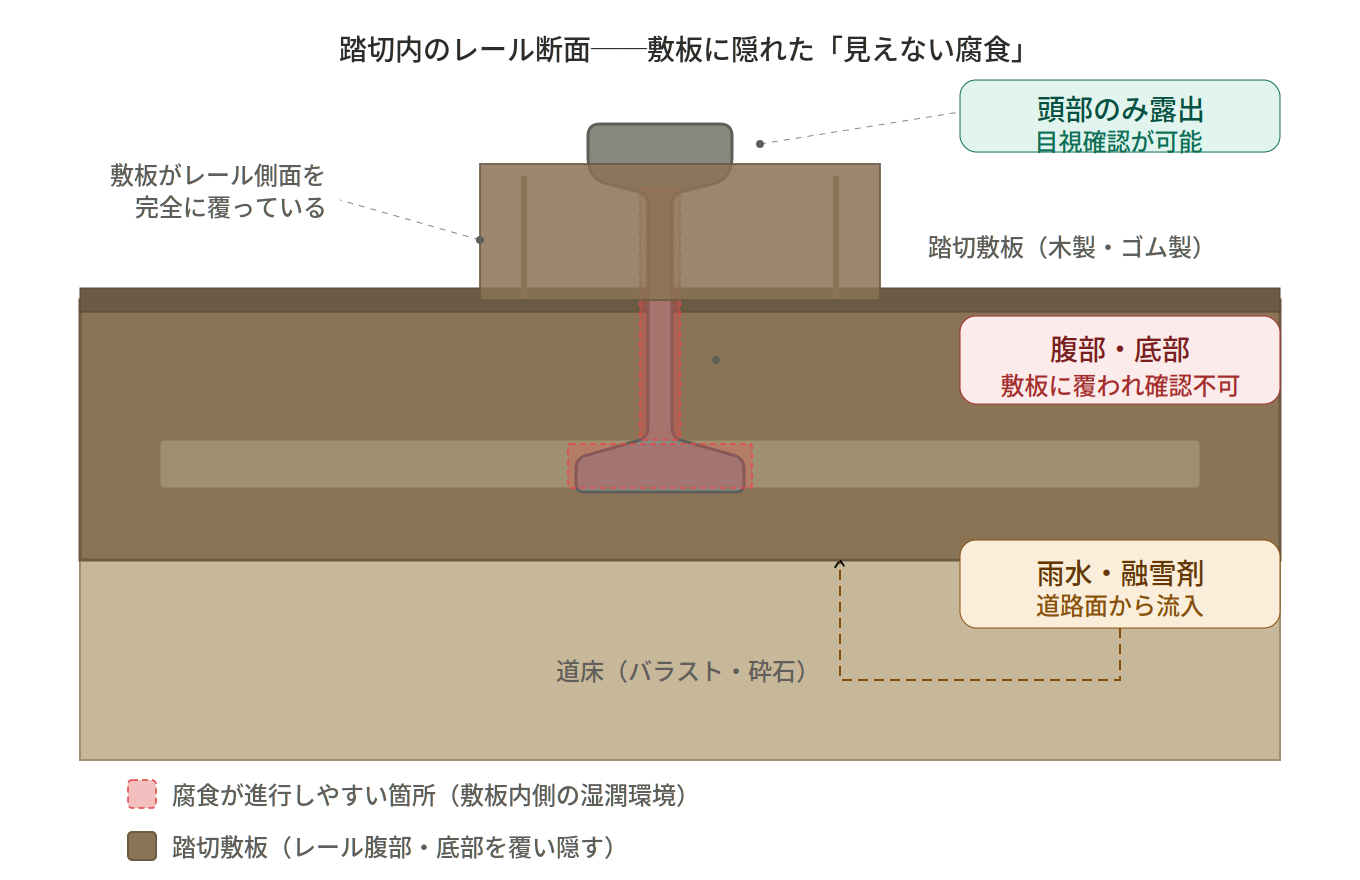

踏切道──敷板に隠れて検査が困難

踏切ではレールが敷板やゴム製の緩衝材で覆われているため、レール腹部や底部の状態を目視で確認することが困難です。また、道路から流入する雨水や融雪剤（塩化物）の影響を受けやすく、腐食が進行しやすい環境にあります。

敷板に覆われたレールは、長期間にわたって詳細な点検が行われないまま腐食が進行するリスクがあり、踏切特有の課題として認識されています。

トンネル内──湿潤環境と漏水

トンネル内は常時湿潤状態にあるため、レールの腐食が進行しやすい環境です。特に地下水が豊富な区間では、コンクリート壁面のひび割れ箇所から漏水が発生し、レール周辺が常に濡れた状態になります。

さらに、この漏水箇所に鉄バクテリアが繁殖すると、鉄バクテリア汚泥が蓄積して排水系統を詰まらせ、水の滞留をさらに悪化させるという悪循環が生じます。

沿岸部──塩害による腐食促進

海に近い区間では、海塩粒子（塩分を含んだ微小な粒子）がレール表面に付着し、腐食を促進します。塩化物イオンは鉄の不動態皮膜を破壊するため、通常の内陸部よりも腐食速度が大幅に速くなります。

レール腐食の検査・点検方法

目視巡回検査

最も基本的な検査方法です。保線担当者が線路を徒歩で巡回し、レール頭部や腹部の錆・変色・断面減少を目視で確認します。ただし、踏切の敷板やトンネル内の暗所では目視だけでは十分な確認が困難な場合があります。

超音波探傷検査（レール探傷車）

レール探傷車と呼ばれる専用車両で線路上を走行しながら、超音波によってレール内部の亀裂や断面減少を検出する方法です。広範囲を効率的に検査できますが、レール底部や敷板に覆われた部分は検出精度が低下する場合があります。

ガイド波探傷技術（最新技術）

JR東日本などが研究開発を進めている技術で、低周波の超音波（ガイド波）をレールに伝播させることで、踏切の敷板等で覆われた探傷困難な箇所でもレール底端部の損傷を検出できる可能性があるとされています。

レール防食対策の種類と比較

レール腐食への対策は複数の工法があり、腐食環境や予算に応じて選定されます。主な工法を整理します。

塗装・防食テープ

レール底部や腹部に防食塗料を塗布したり、防食テープを巻きつけたりする方法です。比較的安価で施工が容易ですが、列車荷重やレールの温度伸縮による振動で剥離しやすく、耐久年数が短いという課題があります。また、テープや塗膜で覆うとレール表面の状態が確認できなくなるため、電食の有無を把握しにくくなるデメリットもあります。

亜鉛/アルミ溶射（アルミ溶射防食加工）

ブラスト処理でレール表面の錆を除去した後、亜鉛とアルミニウムの擬合金をアーク溶射でコーティングする工法です。JR西日本等が特許を保有する技術で、鉄道トンネル内の腐食環境下にあるレールに対し、14年以上の長期にわたり防食効果を維持している実績があるとされています。

溶射被膜が電気化学的な犠牲防食効果を発揮するため、仮に被膜が部分的に剥がれた場合でも、亜鉛・アルミニウムが溶出してレール母材の腐食を抑制することが期待できます。ただし、初期コストが高く、施工には専門設備が必要です。

アラミド繊維補強コーティング

レール表面の錆を除去した後に樹脂塗料を塗布し、硬化前にアラミド繊維（ケプラー）を貼り付けてさらに塗料を重ね塗りする工法です。塗装やテープより耐久性が高いとされますが、コンクリート土台との摩擦で底部が損耗しやすく、厳しい腐食環境下では効果が限定的になる場合があるという報告もあります。

電気的対策（選択排流器・強制排流器）

電食対策として、レールから大地へ漏れた電流を排流器を通じてレール側に還流させる方法です。電食の根本原因である迷走電流への対策として有効ですが、設備の設置・維持にコストがかかるほか、信号回路への影響に配慮する必要があります。

主な防食工法の比較

工法	耐久年数の目安	初期コスト	施工性	メリット	課題
塗装・防食テープ	2〜5年	低	容易	安価・手軽	剥離しやすい。腐食状態を隠す
亜鉛/アルミ溶射	14年以上	高	専門設備が必要	長寿命・犠牲防食効果	初期コスト・施工の専門性
アラミド繊維補強	5〜10年（環境による）	中	現場施工可能	テープより耐久性が高い	厳しい環境で効果が限定的
選択排流器等	設備寿命に依存	高	大規模工事	電食の根本対策	信号回路への影響・維持コスト

見落とされがちな腐食原因──鉄バクテリア汚泥とは？

ここまで紹介した防食対策は、いずれもレール自体を保護する「直接的な防食」です。しかし、腐食環境そのものを改善するという「上流側のアプローチ」も重要です。その鍵となるのが鉄バクテリア汚泥への対策です。

鉄バクテリアとは？

鉄バクテリア（鉄酸化細菌）は、2価の鉄イオン（Fe²⁺）を酸化してエネルギーを得る微生物で、土壌や地下水中に広く生息しています。自然環境中に存在する程度であれば人体には無害ですが、水中の鉄分を餌にして大量の赤褐色の汚泥を生成するのが特徴です。

鉄バクテリア汚泥が排水溝を詰まらせるメカニズム

地下鉄トンネルや山岳トンネルなどでは、コンクリート壁面のひび割れ箇所から地下水が浸入（漏水）します。この漏水に含まれる鉄分を餌に鉄バクテリアが繁殖すると、粘土のような半固形状の汚泥がトンネル壁面や排水溝に蓄積していきます。

この汚泥は見た目が悪いだけでなく、排水溝や集水口を詰まらせる原因になります。

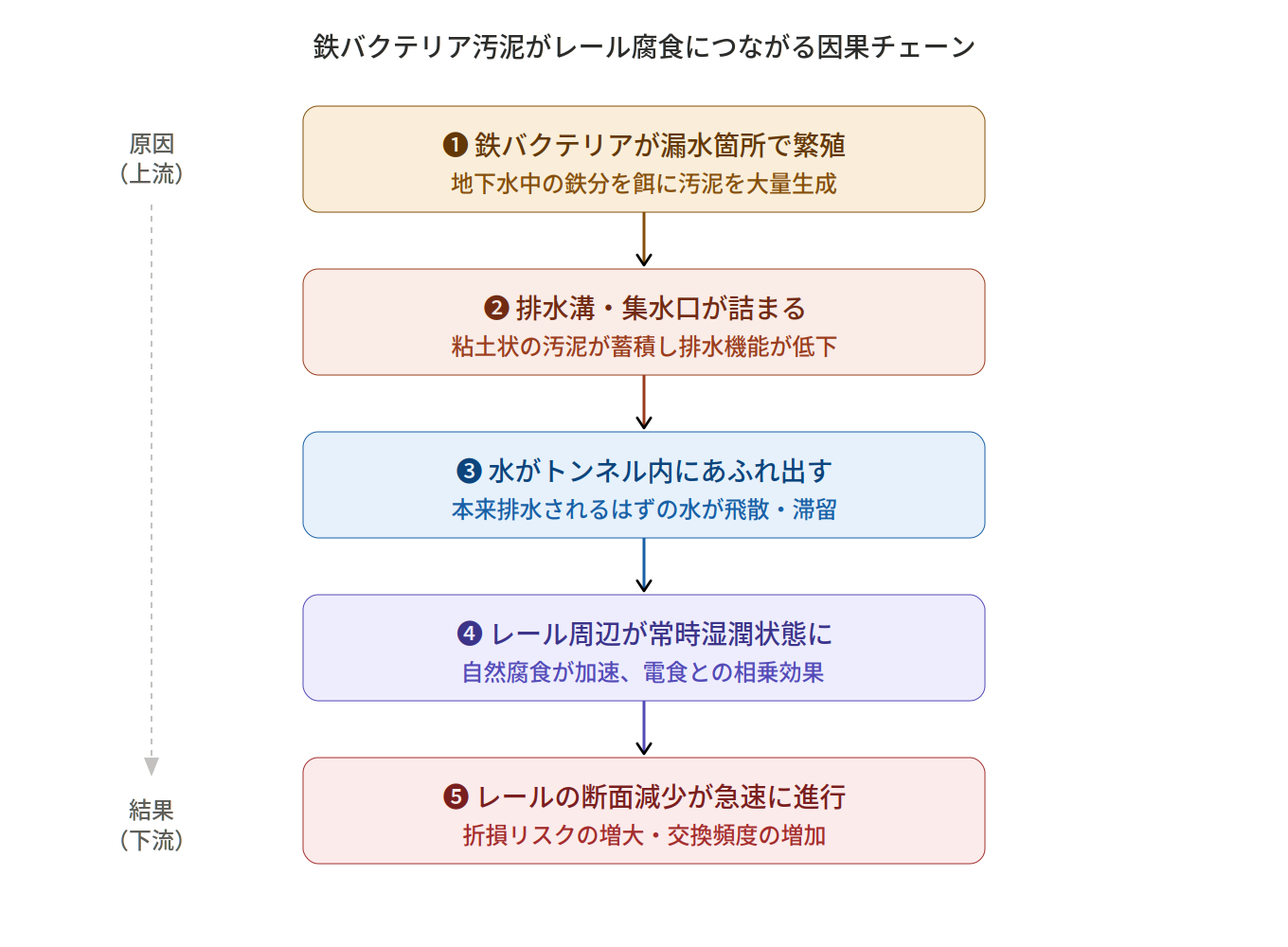

汚泥の蓄積→漏水飛散→レール腐食という因果チェーン

鉄バクテリア汚泥が排水溝を詰まらせると、本来排水されるはずの水がトンネル内にあふれ出し、レール周辺に飛散・滞留します。レールが常に湿潤状態にさらされることで、自然腐食が加速し、電食との相乗効果でレールの断面減少が急速に進行するおそれがあります。

つまり、鉄バクテリア汚泥への対策は、レールの腐食を防ぐための「根本原因のひとつ」にアプローチするものだと言えます。

こちらの記事もあわせてご覧ください。

鉄バクテリア汚泥の除去でレール腐食を予防する──ルナクリア TB-100

鉄バクテリア汚泥を放置すれば排水溝の詰まりや漏水の悪化を招き、レール周辺の腐食環境が深刻化します。しかし、従来の清掃は手作業による物理的な除去が中心で、多大な時間と労力がかかっていました。

こうした課題に対し、花王株式会社が開発した産業用除去剤「ルナクリア（LUNACLEAR）TB-100」は、鉄バクテリア汚泥の清掃負担を大幅に軽減する製品です。

ルナクリア TB-100の仕組み

ルナクリア TB-100は、花王独自の「分散」と「発泡」のダブル洗浄処方を採用しています。鉄バクテリア汚泥はネットワーク構造を形成して固着していますが、ルナクリアの成分がこの構造を断ち切って低粘度化し、さらに発泡作用で汚泥を浮き上がらせます。あとは水で流すだけで簡単に除去が可能です。

現場での使い方

専用のハンディスプレーにパウチを装着し、汚泥に向かって吹き付けるだけというシンプルな操作です。小型で携帯性に優れているため、トンネル内の各所に散発的に発生する汚泥にも手軽に対応できます。

限られた時間内で行う保線業務の中でも効率的に清掃作業を実施できるため、作業時間の短縮とメンテナンスコストの削減が期待できます。

定期的な汚泥除去の重要性

鉄バクテリア汚泥は一度除去しても、漏水環境が続く限り再び発生・蓄積します。そのため、汚泥の発生を確認した段階でルナクリア TB-100を使って早期に除去することが、排水溝の詰まりやレール周辺の腐食環境の悪化を防ぐうえで重要です。

ルナクリアは発生した汚泥を除去するための製品であり、汚泥の発生そのものを予防する機能はありません。しかし、汚泥が蓄積して深刻化する前に都度対処することで、大掛かりな清掃作業の頻度を減らし、メンテナンスの負担軽減につなげることが期待できます。

環境配慮設計

ルナクリアは天然由来の原料を用いており、環境への負荷が少ない設計となっています。また、包装容器には日用品で使用されているフィルム容器（BLP：ボトルライクパウチ）を採用し、容器に必要なプラスチック使用量を大幅に削減しています。

インフラ老朽化と保線人材不足──予防保全がこれからのカギ

鉄道インフラの老朽化の現状

日本の鉄道インフラは、明治時代から高度経済成長期にかけて集中的に整備されました。100年を超える橋梁やトンネルが今なお重要路線を支えている一方で、施設の経年劣化は着実に進んでいます。

国は2013年に「インフラ長寿命化基本計画」を策定し、鉄道事業者にも維持管理・更新のための行動計画策定を求めていますが、特に地方の中小鉄道事業者では予算や人員面で厳しい状況が続いています。

保線人材不足と省力化のニーズ

鉄道の保線業務は、夜間の限られた時間帯に行われることが多く、人手に依存する作業が多いのが現状です。しかし、生産年齢人口の減少に伴い、作業員の高齢化や新規人材の確保は年々困難になっています。

こうした背景から、少ない人員でも効率的にメンテナンスを実施できる技術・製品へのニーズが高まっています。

予防保全型メンテナンスへの転換

従来の「壊れたら直す」事後保全型から、「壊れる前に対処する」予防保全型への転換は、鉄道インフラの維持管理においても重要なテーマです。

レール腐食の文脈で言えば、腐食が進行してからレールを交換するのではなく、腐食環境そのものを改善する上流側の対策──たとえば鉄バクテリア汚泥が発生した段階で早期に除去し、排水系統を正常に保つこと──が、レールの長寿命化とメンテナンスコストの削減につながると考えられます。

まとめ──線路の腐食対策は「原因の上流」から取り組むことが重要

本記事のポイントを整理します。

• 線路（レール）の腐食には自然腐食・電食（迷走電流腐食）・鉄バクテリアによる間接的腐食の3つのメカニズムがある
• 腐食が発生しやすい場所は踏切道・トンネル内・沿岸部で、いずれも検査の困難さや湿潤環境が課題
• 防食対策は塗装・溶射・電気的手法など複数あり、環境やコストに応じた選定が必要
• 鉄バクテリア汚泥の蓄積は排水溝の詰まりを引き起こし、レール周辺の腐食環境を悪化させるおそれがある
• 鉄バクテリア汚泥が発生した段階で早期に除去し、腐食環境の「上流」から対処することが重要

鉄道インフラの安全を守るためには、レール自体を保護する防食対策に加え、腐食を引き起こす環境そのものを改善するアプローチが有効です。

詳しくはこちらの記事をご覧ください。
